[네트워크] 10. VLAN 패킷 트레이서 실습 2

이 게시물은 후니의 쉽게 쓴 CISCO 네트워킹 4판을 공부한 내용을 바탕으로 작성됨.



---

VLAN (Virtual LAN) 패킷 트레이서 실습 2

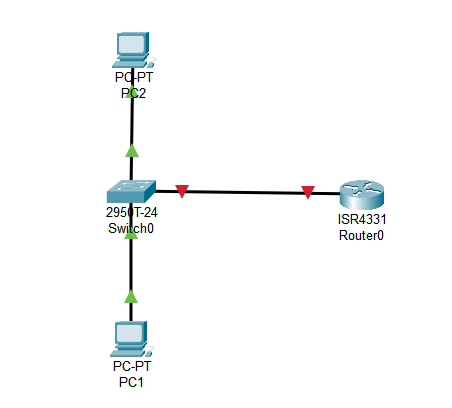

목표

• 스위치 포트 Fa0/1은 트렁크 (트렁크 모드는 IEEE 802.1Q)
• 라우터의 Fa0/0 포트와 스위치의 Fa0/1 포트를 연결 ⇨ 라우터의 Fa0/0 포트의 Encapsulation이 IEEE 802.1Q로 설정되어 있어야 함.
• switch ⇨ PC1은 Fa0/3 포트로 연결, PC1은 VLAN1 네트워크 사용
• switch ⇨ PC2는 Fa0/5 포트로 연결, PC2는 VLAN2 네트워크 사용





---

스위치 설정





먼저 이름과 password를 설정해주었다.





VLAN 1의 IP주소를 10.10.10.2, 서브넷마스크를 255.255.255.0 으로 설정해주었다.





gateway는 10.10.10.1으로 설정했다.

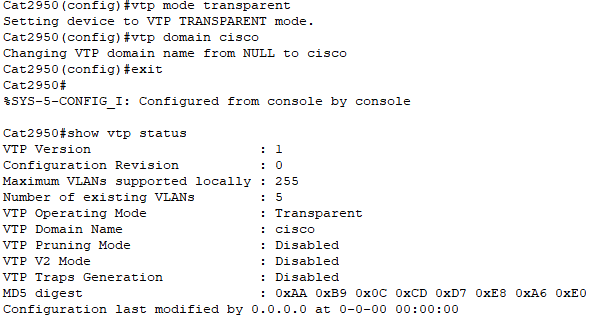

이번에는 스위치의 VTP를 transparent mode로 설정하였고, 이름을 cisco로 변경했다.







앞전 게시글에서 한 것처럼 VLAN 2의 이름을 CCNA로 바꿔주었다. 이제 스위치 Cat2950의 Fa0/1을 트렁크로 바꿔주자.







Fa0/1을 트렁크로 설정하였다. 따로 IEEE 802.1Q를 설정하는 부분은 없다. 어차피 자동으로 설정되기 때문. 만약 IEEE 802.1Q와 ISL을 모두 지원하는 스위치의 경우에는 encapsulation 방식에서 둘 중 하나를 선택하여야 한다. (dot1q or isl)







스위치에서 PC2에 연결될 포트인 Fa0/5를 VLAN 2에 배정하였다. Fa0/3는 VLAN 1에 따로 배정해줄 필요가 없다. 디폴트 값이 VLAN 1이라 그냥 놔두면 된다.











---

라우터 설정

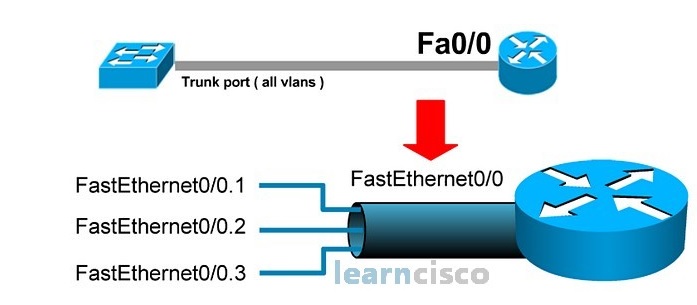

라우터의 포트 Fa0/0이 있을 때 실제 인터페이스는 Fa0/0이지만, 서브 인터페이스로 Fa0/0.1, Fa0/0.2등을 가질 수 있다. 현재 우리가 가진 VLAN이 두 개이므로 네트워크도 두 개이다. 라우터가 두 개의 네트워크를 서로 연결해주어야 하는 상황이므로 2개의 내부 인터페이스를 가져야한다.









라우터 이름과 비밀번호 설정해줬다. 사실 설정 안해도 되긴 한다.











먼저 라우터의 포트 fa0/0에 접근해준다. fa0/0은 디폴트로 shutdown 되어있기 때문에 no shutdown을 입력해준다.









그 후 fastEthernet0/0.1에 접근하고 IEEE 802.1Q (dot1Q)를 이용하여 1(VLAN 1)을 native로 만들어준다. IEEE 802.1Q 방식은 native VLAN이 필요하기 때문.









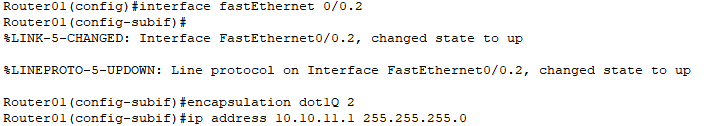

두 번째 서브 인터페이스인 fastEthernet 0/0.2도 같은 방식으로 하되 native는 지정하지 않는다. IP주소는 각 서브 인터페이스마다 다르게 설정했다.
